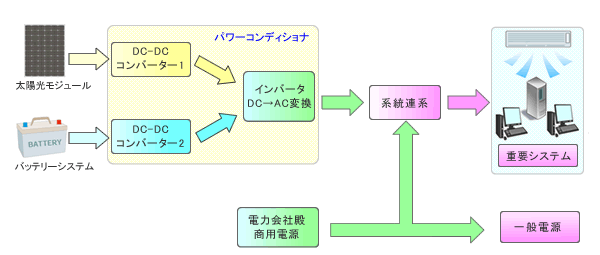

太陽光発電機能付き蓄電システム SolarPower System
条件別状態推移表
| 太陽光発電 | 蓄電池 | 商用電源 | 重要負荷 | 一般負荷 | |
|---|---|---|---|---|---|
| 商用健全 太陽光発電あり |
成行発電 給電 |
充電 (太陽光・商用) |
太陽光不足分給電 | 太陽光 商用 |
商用 |
| 商用健全 太陽光発電なし |
停止 | 充電 (商用より) |
全量給電 | 商用 | 商用 |
| 商用停電 太陽光発電あり (太陽光＞負荷) |
成行発電 給電 |
充電 | 停電 | 太陽光 | 停電 |
| 商用停電 太陽光発電あり (太陽光＜負荷) |
成行発電 全量給電 |
太陽光不足分 発電・給電 |
停電 | 太陽光 バッテリー |
停電 |
| 商用停電 太陽光発電なし |
停止 | 全量発電・給電 | 停電 | バッテリー | 停電 |
条件別状態

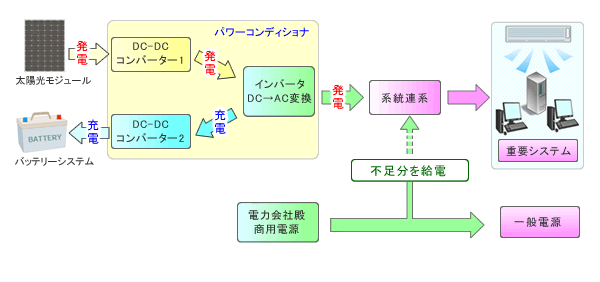

商用健全時 太陽光発電あり
太陽光モジュールからの電力の一部をバッテリーシステムの充電に使用し、残りは全て系統連系により負荷に給電する。

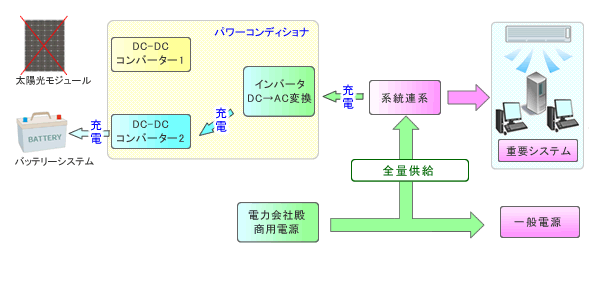

商用健全時 太陽光発電なし
- 商用電源により、負荷を賄う
- 商用電源により、バッテリーシステムの充電を行う

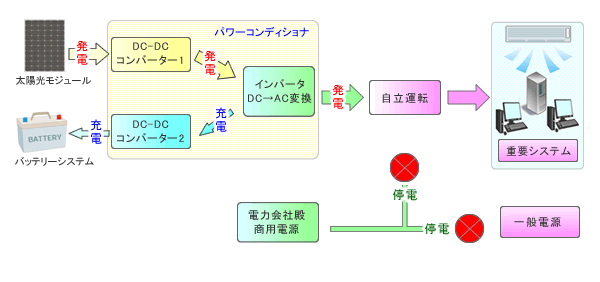

商用停電時 太陽光発電あり (発電＞負荷)
- 太陽光モジュールからの電力を全て重要システムに給電する
- 余剰分は、バッテリーの充電に使用する
商用停電時 太陽光発電あり (発電＜負荷)
- 太陽光モジュールからの電力を、全て重要システムに給電す
- 不足分を、バッテリーの電力で賄う

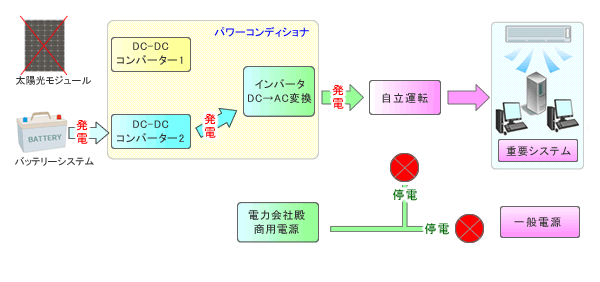

商用停電時 太陽光発電なし
- 蓄電池の電力で重要システムを全て賄う
